Konstruktionsdetails für die unterschiedlichsten Ausführungen von Wärmedämmverbund-Systemen
Die CAD Details von RÖFIX sind eine wertvolle Unterstützung um die Planung einer Fassade sach- und fachgerecht durchzuführen. Besonders für Architekten und Bauplaner, sollen sie in der bautechnischen Ausführung unterstützen, um Wärmedämmverbund-Systeme richtig einzusetzen. Die einzelnen CAD Details wurden auf Grund der Vielzahl an unterschiedlichen Ausführungsmöglichkeiten in vier große Teilbereiche gegliedert und stehen auf dieser Seite zum Download bereit.
Teilbereich 1
Rückspringend, vorspringend oder flächenbündige Ausführung
Teilbereich 2
Fensterbank, Sonnenschutz und Fensterlaibung
Teilbereich 3
Brandschutz als Brandriegel, Brandbanderole und Gebäudetrennfugen
Teilbereich 4
Dachanschlusses an Kaltdach, Warmdach, Steildach und Attika Flachdach

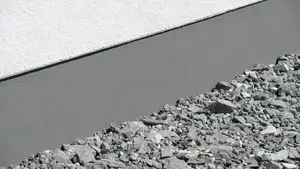

Die Sockelausführung kann rückspringend oder flächenbündig ausgebildet werden. Die Anforderungen an den Sockel- bzw. Spritzwasserbereich sind aufgrund der hohen Beanspruchungen sehr weitreichend und daher im Detail zu planen. Der Spritzwasserbereich beinhaltet neben dem eigentlichen Sockel, auch Anschlüsse an Treppen, Balkone, Terassen oder Laubengänge.

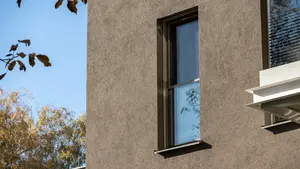

Im Fensterbereich gibt es eine Vielzahl an unterschiedlichen Ausführungen. Unsere CAD Details zeigen die Ausführung der Fensterbank, des Sonnenschutzes und der Fensterlaibung.
Zum Schutz vor sommerlicher Überhitzung sind am Markt unterschiedliche Beschattungssysteme erhältlich. Um den ästhetischen Ansprüchen gerecht zu werden, können die unterschiedlichen Systeme in ein WDVS integriert werden.
Für die verschiedensten Fensterausführungen (Alu, Kunststoff, Holz) stellt die Planung des Anschluss an die Fensterlaibungen einen besonders wichtiger Teil der Fassade dar. Sie bindet Fenster- oder Türenelemente in ein Wärmedämmverbund-System ein und sorgt beispielsweise für intensiven Schutz vor Schlagregen.
...besser um eine dauerhafte sichere Ausführung zu gewährleisten.
Der Bereich der Fensterbänke ist oftmals besonderen Witterungseinflüssen ausgesetzt und muss daher höchsten Schutz vor Feuchtigkeit bieten. Weiters ist eine abgestimmte Ausführung mit Beschattungssystemen notwendig.

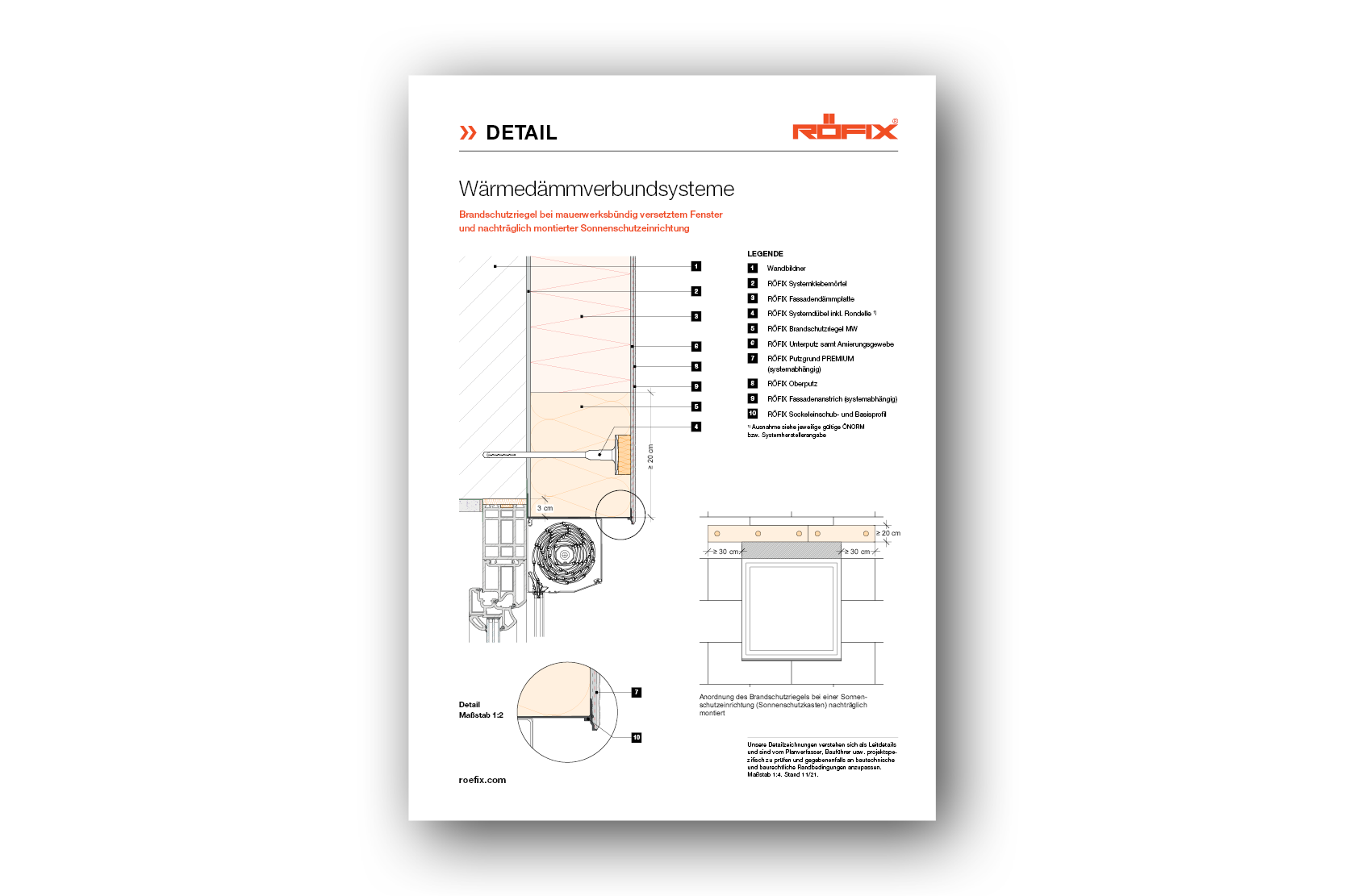

Die CAD Dateien beziehen sich auf unterschiedliche Dämmsystem-Aufbauten. Sie dienen der Ausführung des Brandschutzes als Brandriegel oder Brandbanderole und der Gebäudetrennfugen.
Dieser Bereich beinhaltet die CAD Details für die Ausführung des Dachanschlusses bei Flachdach oder Steildach. Bei Steildächern gibt es zusätzlich die Varianten einer hinterlüfteten oder nicht-hinterlüfteten Dachkonstruktion.
